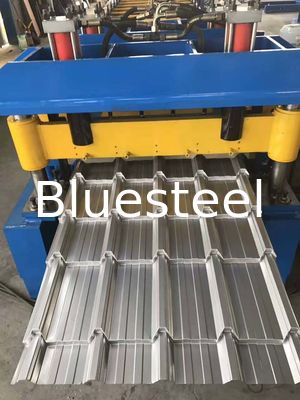

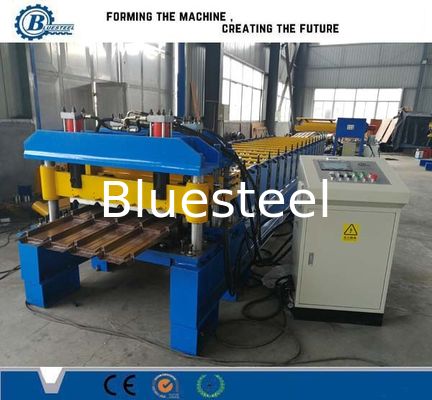

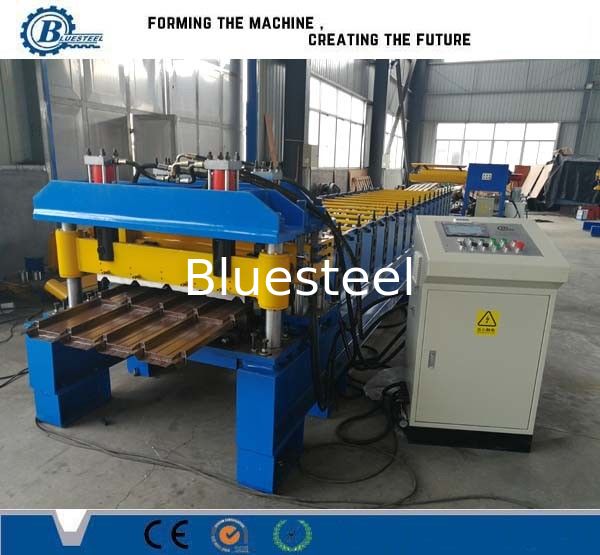

Machine de formage de rouleaux de toiture en forme de trapèze métallique avec dispositif de pressage
Caractéristiques :
Le panneau de tuile de toiture est formé par une machine de formage ondulée à partir de tôle revêtue de haute qualité, qui présente un style élégant de tuile de toiture traditionnelle et convient à toutes les conceptions architecturales. Avec une qualité légère, une grande résistance et une longue durée de vie, il est également pratique et prend peu de temps pour l'installation.
La ligne est destinée à former et presser en continu des tuiles à pas sur des profils en série. La longueur est illimitée et la profondeur des pas peut être définie selon les exigences des clients.
Hangzhou Bluesteel Machine CO.,LTD est spécialisée dans la fabrication et l'exportation de :
1) machine de formage de murs et de toits
2) tuile à pas. Machine de formage de rouleaux de faîtière
3) ligne de panneaux sandwich EPS/PU
4) machine de profilés en C et Z
5) machine de formage de planchers métalliques
6) machine de formage de rouleaux de portes de volet roulant
7) machine de formage de gouttières
8) ligne de refendage
9) ligne de coupe à longueur
10) machine de formage de rouleaux de glissières de sécurité
Données techniques de la machine de formage de rouleaux ondulés en acier
|
Matériau approprié
|
tôle d'acier de couleur ; 0,3-07 mm,
|
|
Vitesse de travail
|
environ 2-3 m/min
|
|
contrainte
|
235MPa, 345MPa, 550MPa. |
|
Puissance
|
Puissance du moteur principal : 5,5 Kw (selon la conception finale)
|
|
Puissance de la station hydraulique : 4 Kw (selon la conception finale)
|
|
Matériau des rouleaux de formage
|
Acier n°45, chromé en surface.
|
|
Matériau de la fraise, matrice de pressage
|
Acier à mouler Cr12 avec traitement de trempe, HRC58-60
|
|
Matériau de l'arbre
|
Acier 45# de haute qualité, Meulage des rouleaux.
|
|
Diamètre de l'arbre
|
72 mm
|
|
Système de contrôle
|
Mitsubishi PLC et convertisseur
|
|
Poids total de la machine
|
Environ 9500 KGS
|
|
Taille de la machine
|
environ 18m×1.8m×1.5m (selon la conception finale)
|
Schéma de la machine
Nos Avantages de la machine de formage de rouleaux
1. Rouleau antirouille : Usiné par machine CNC, chromé dur de 0,05 mm pour protéger la surface brillante et solide
2. Traitement thermique : Traitement thermique du cadre de coupe pour éliminer la contrainte de l'acier, pour éviter la déformation et une dureté de 60 degrés.
3. Lame de coupe : Acier à mouler Cr12 avec traitement de trempe, longue durée de vie.
4. Haute précision : les arbres des rouleaux sont usinés par une rectifieuse. Les rouleaux sont usinés par CNC pour garantir des performances de précision.
5 .PLC automatique : PLC Mitsubishi introduit avec écran tactile, onduleur, transformateur.
6. système d'entraînement puissant : grand train en pouces, ou système d'entraînement par boîte de vitesses.
6. Excellents services : Un technicien peut être envoyé à votre usine pour installer la machine et former vos travailleurs. Services à vie pour nos machines.
processus de production :
Nous pouvons également personnaliser les produits en fonction des exigences du client
